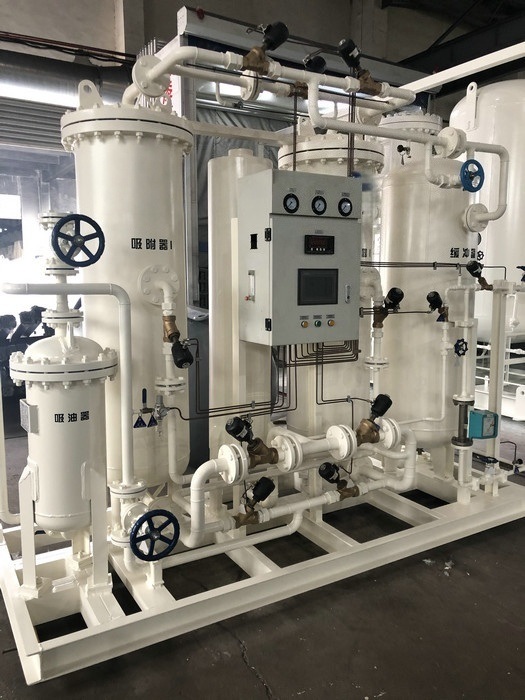

Промышленная установка производства азота методом адсорбции (PSA), энергосбережение
Принцип работы генератора азота PSA:
Когда в процессе используется нагнетаемый воздух, кислород и азот имеют различную скорость диффузии и абсорбционную способность для отделения кислорода от азота на углеродном молекулярном сите. Когда воздух сжимается до 0,8~1,0 МПа, источник воздуха поступает в адсорбционную колонну с переменным давлением для разделения после очистки в процессе сушки и отделения масло-воды (фильтр). Молекулы кислорода диффундируют и поглощаются в углеродном молекулярном сите под давлением. Неабсорбированный азот выводится из выходного отверстия адсорбционной колонны. Кислород десорбируется, выводится и продувается в адсорбционной колонне при снижении давления. Кроме того, адсорбенты могут быть переработаны.
Что такое технология PSA?
Технология PSA - это очень зрелая технология, существующая с 1970-х годов. Фактически, тысячи
установок PSA обслуживают клиентов по всему миру. Мы поставили наши установки PSA клиентам в более чем
56 странах.
Мы объясняем технологию PSA ниже, используя простую схему процесса.
Воздух состоит из 78% азота и 21% кислорода. Технология получения азота PSA работает по принципу разделения воздуха путем адсорбции кислорода и отделения азота.
Процесс адсорбции с перепадом давления (PSA азот) состоит из 2 сосудов, заполненных углеродными молекулярными
ситами (CMS). (см. изображение ниже для получения подробной информации о сосудах).
Шаг 1: Адсорбция
Предварительно отфильтрованный сжатый воздух пропускается через один сосуд, заполненный CMS. Кислород адсорбируется CMS
и азот выходит в виде продукта. После некоторого времени работы CMS внутри этого сосуда 'насыщается кислородом и больше не может адсорбировать.
Шаг 2: Десорбция
После насыщения CMS в сосуде процесс переключает генерацию азота на другой сосуд,
в то время как
позволяя насыщенному слою начать процесс десорбции и регенерации. Отработанный газ (кислород,
углекислый
газ и т. д.) сбрасывается в атмосферу.
Шаг 3: Регенерация
Чтобы регенерировать CMS в сосуде, часть азота, произведенного другой башней,
продувается в эту башню. Это обеспечивает быструю регенерацию CMS и делает его доступным для
производства в следующем цикле.
Циклический характер процесса между двумя сосудами обеспечивает непрерывное производство чистого
азота.
Технические характеристики:
№
|
Модель
|
Производительность (Nm3/ч)
|
Чистота
|
Мощность (кВт)
|
Габаритные размеры (мм)
|
1
|
|
2
3
5
PN-3-39
|
PN-5-29
PN-5-295
PN-8-295
3
|
5
8
8
12
|
99.5%
99%
0.5
0.5
|
2600*2200*2850
|
5
|
|
8
7
8
12
|
PN-8-39
PN-12-295
PN-15-29
5
|
8
12
PN-10-49
22
|
99.9%
99.5%
99%
0.5
|
2600*2200*2850
|
9
|
|
10
15
12
PN-10-49
|
PN-15-39
PN-25-295
PN-30-39
PN-50-295
|
15
22
26
31
|
99.9%
99.5%
99%
0.5
|
2600*2200*2850
|
13
|
|
14
15
22
PN-15-49
|
PN-22-39
PN-35-295
PN-45-29
15
|
22
23
45
75
|
99.9%
99.5%
99%
0.5
|
2600*2200*2850
|
17
|
|
18
19
20
30
|
PN-30-39
PN-50-295
PN-60-29
20
|
30
31
70
100
|
99.9%
99.5%
99%
0.5
|
2600*2200*2850
|
21
|
|
22
23
24
PN-30-49
|
PN-45-39
PN-75-295
PN-88-29
30
|
31
75
88
99.99%
|
99.9%
99.5%
99%
0.5
|
2600*2200*2850
|
25
|
|
26
27
28
PN-40-49
|
PN-60-39
PN-100-295
PN-120-29
40
|
60
100
120
140
|
99.9%
99.5%
99%
0.5
|
2600*2200*2850
|
29
|
|
30
31
32
PN-50-49
|
PN-70-39
PN-120-295
PN-140-29
50
|
70
120
140
99.99%
|
99.9%
99.5%
99%
0.5
|
2600*2200*2850
|
...
|
|
Примечание: Для получения дополнительной информации, пожалуйста, свяжитесь с Since Gas System Co.,Ltd или отправьте нам электронное письмо напрямую.
|
Примечание: Для получения дополнительной информации, пожалуйста, свяжитесь с Since Gas System Co.,Ltd или отправьте нам электронное письмо напрямую.
|
Примечание: Для получения дополнительной информации, пожалуйста, свяжитесь с Since Gas System Co.,Ltd или отправьте нам электронное письмо напрямую.
|
Примечание: Для получения дополнительной информации, пожалуйста, свяжитесь с Since Gas System Co.,Ltd или отправьте нам электронное письмо напрямую.
|
Примечание: Для получения дополнительной информации, пожалуйста, свяжитесь с Since Gas System Co.,Ltd или отправьте нам электронное письмо напрямую.
|
Примечание: Для получения дополнительной информации, пожалуйста, свяжитесь с Since Gas System Co.,Ltd или отправьте нам электронное письмо напрямую.
|
|
Технические параметры генератора азота PSA:
|
Ресурс: Воздух
Давление: 5-10 бар
Точка росы по давлению: ≤10 градусов
Содержание масла ≤0,003 мг/м3
Воздух - изменяется с азотом и кислородом
Продукт - азот
Давление: ≤9 бар
Нормальная точка росы по давлению: ≤-40 градусов
Чистота: 95%-99,9995%
Производительность по азоту: 5-5000Nm3/ч
